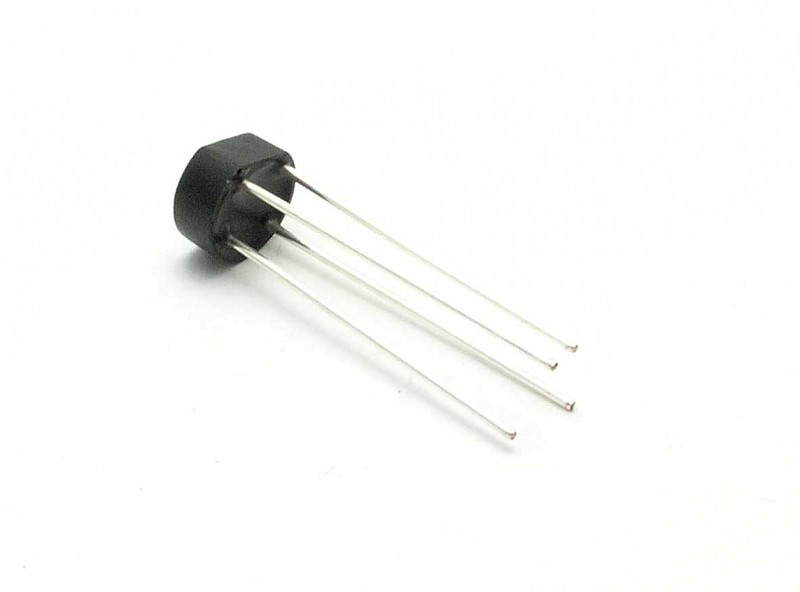

Gleichrichter B80 C1500R
Brückengleichrichter rund Form
Merkmale:
* Hohe Spannungsfestigkeit des Gehäuses
* Hohe Stoßstromfähigkeit
* Hohe Zuverlässigkeit
* Niedriger Rückstrom
* Geringer Durchlassspannungsabfall
* Ideal für Leiterplatten
Technische Daten:
Angaben bei 25 °C Umgebungstemperatur, sofern nicht anders angegeben.
Einphasig, Halbwelle, 60 Hz, ohmsche oder induktive Last.
Bei kapazitiver Last reduzieren Sie den Strom um 20 %
Maximale wiederkehrende Spitzensperrspannung VRRM 200 Volt
Maximale RMS-Eingangsspannung R+C -Last VRMS 80 Volt
Maximale DC-Sperrspannung VDC 200 Volt
Maximaler durchschnittlicher Vorwärtsstrom für Freiluftbetrieb bei Tc = 45 °C R+L -Last IF(AV) 1,6 Ampere. C-Last 1,5 Spitzenstoßstrom in Vorwärtsrichtung Einzelne Halbsinuswelle bei Nennlast (JEDEC-Methode) bei TJ = 125 °C IFSM 50 Ampere.
Bewertung für Sicherung bei TJ = 125°C ( t < 100 ms. ) I2t 10 A2S
Maximale Reihenwiderstands-C-Last VRMS = ± 10 % Rt 2,0 Ω
Maximale Lastkapazität + 50 % -10 % CL 2500 μF
Maximale Durchlassspannung pro Diode bei IF = 1,5 Ampere. VF 1,0 Volt
Maximaler Rückstrom bei Nennwiederholungsspitzenspannung pro Diode Ta = 25 °C IR 10 μA
Typischer Wärmewiderstand (Hinweis 1) RθJA 36 °C/W
Betriebssperrschichttemperaturbereich TJ - 50 bis + 125 °C
Lagertemperaturbereich TSTG - 50 bis + 150 °C

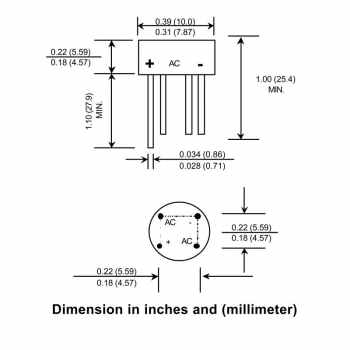

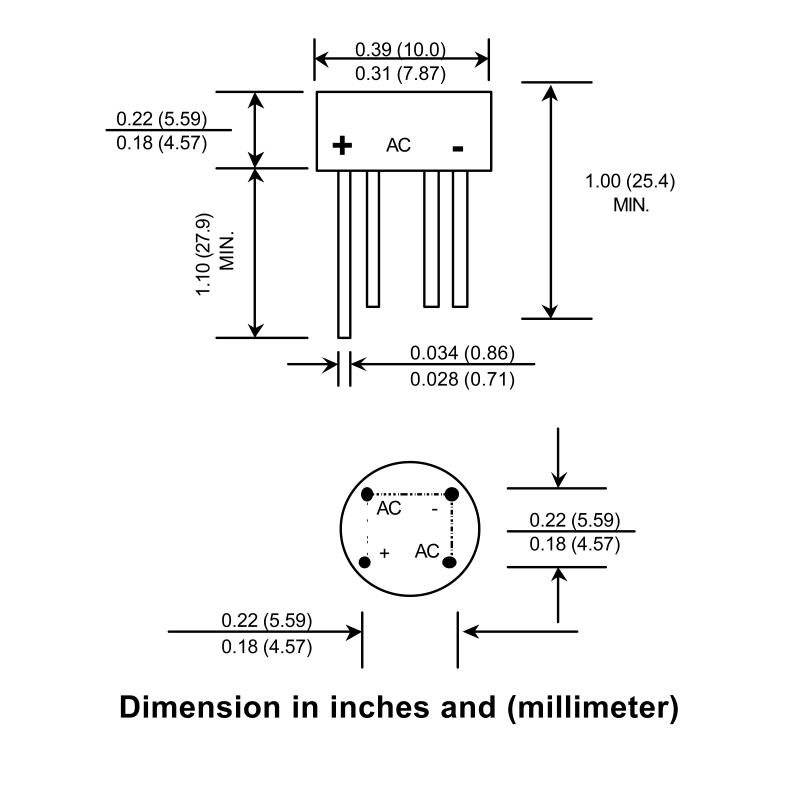

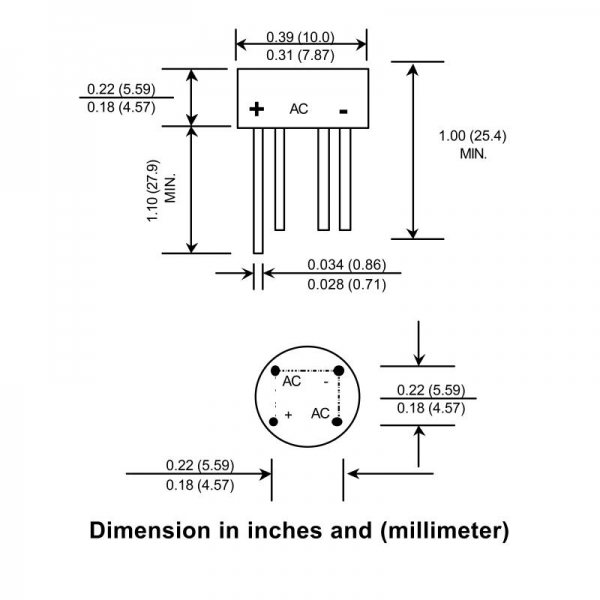

Mechanische Daten:
* Gehäuse: Zuverlässige, kostengünstige Konstruktion
unter Verwendung der Technik des geformten Kunststoffs
* Epoxid: Flammschutzmittel gemäß UL94V-O
* Anschlüsse : Beschichtete Leitungen, lötbar pr MIL-STD-202, Methode 208 garantiert
* Polarität: Polaritätssymbole auf dem Gehäuse markiert
* Einbaulage: Beliebig
* Gewicht: 1,29 Gramm
