MP3 Sound Modul

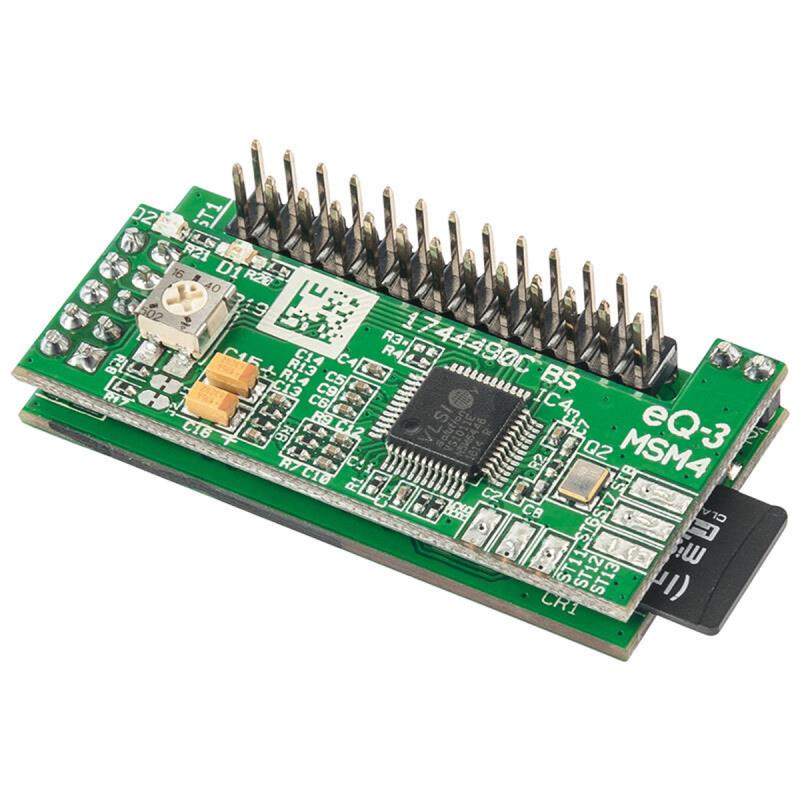

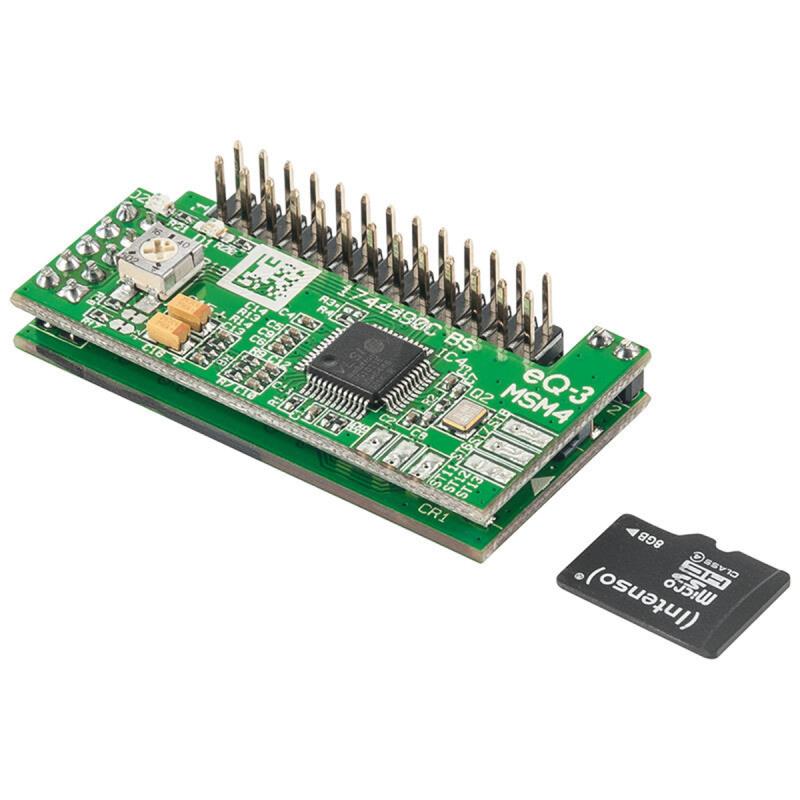

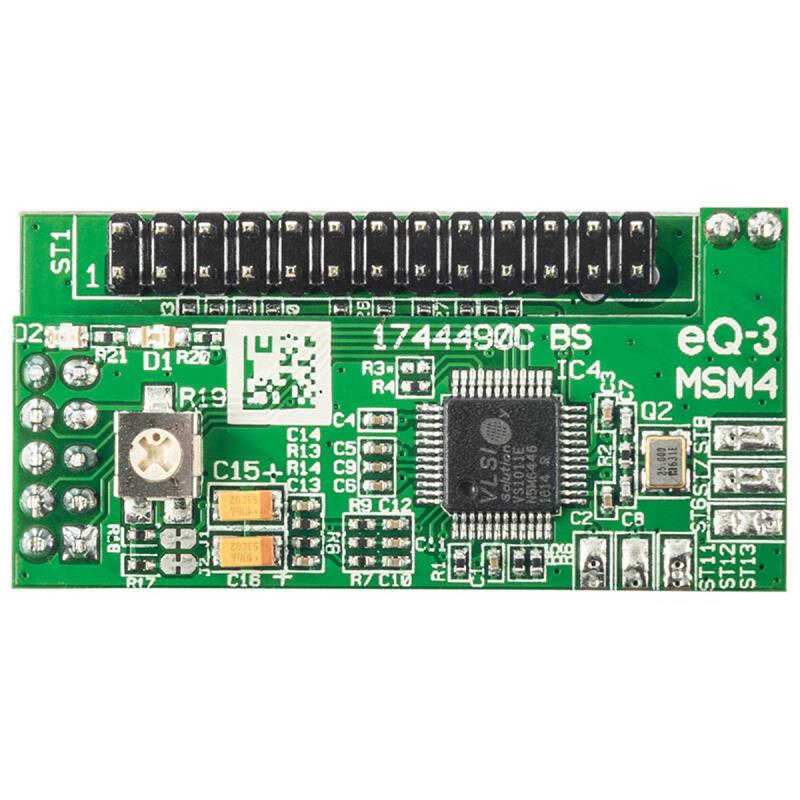

Das MSM4 ist ein sehr kompakter MP3-Player für den universellen Einsatz. Es ist in der Lage, bis zu 10 MP3-Soundfiles in verschiedenen Konfigurationen von einer microSD-Karte wiederzugeben. Die Auswahl der MP3-Files erfolgt wahlweise durch externe Schaltsignale oder Schaltkontakte. Ein integrierter Verstärker erlaubt den direkten Lautsprecheranschluss, die Auskopplung eines Stereo-Signals ist über eine Cinch-Buchsenplatine möglich.
Die mögliche Länge der einzelnen, einfach den Signal-Schalteingängen zuzuordnenden Sound-Dateien wird nur durch die Größe der verwendeten microSD-Karte begrenzt, sodass auch die Wiedergabe von sehr langen Soundfiles kein Problem ist. Zusätzlich ist auch das Abspielen kompletter Playlisten möglich. In der gegenüber dem Vorgänger MSM2 verbesserten Version des MSM4 ist die Beschaltung mit Tasten bzw. Kontakten zum Abruf der Soundfiles wesentlich unkomplizierter. Auch die Anbindung an steuernde Schaltungen ist sehr einfach, da hier jeder Eingang nur gegen Masse zu schalten ist.

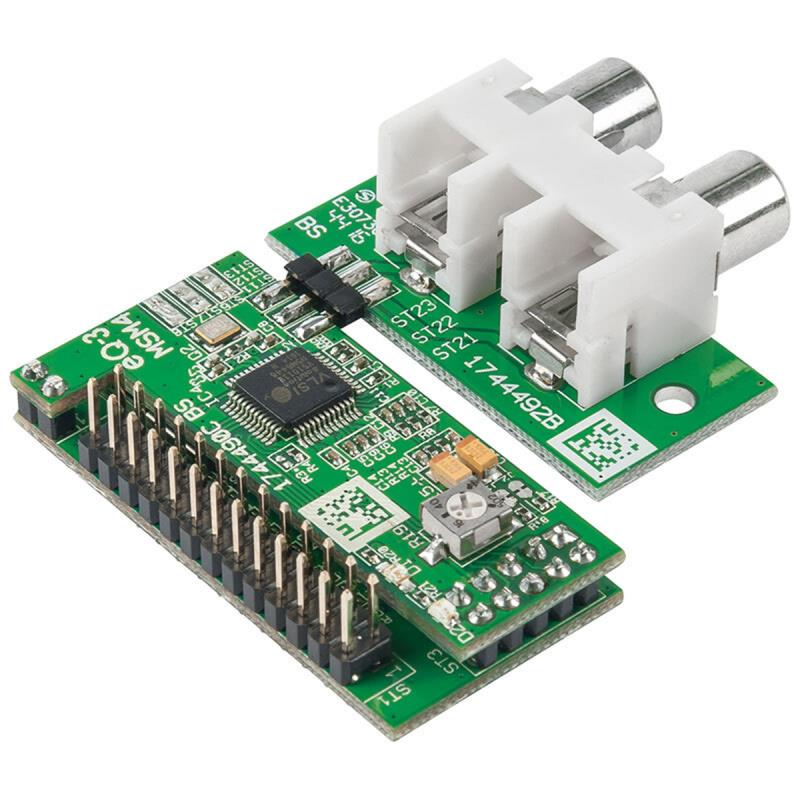

Ein Trimm-Potentiometer und eine wählbare Grundverstärkung für den Onboard-Leistungsverstärker erlauben die einfache Lautstärke- bzw. Verstärkungseinstellung für den Onboard-Verstärker. Für den Stereo-Audio-Ausgang ist die Lautstärkeeinstellung über die Bedientasten möglich. An den Anschluss für den externen (Stereo-) Verstärker ist das mitgelieferte Cinch-Buchsen-Board direkt oder per Kabelverbindung abschließbar – so ist auch dieser Anschluss vereinfacht.
Mit einer speziellen Schaltung wird bei diesem Modul der Einschaltklick wirksam unterdrückt und damit diese lästige Fehlergeräuschquelle eliminiert.
Auch bei den Bedien- und Abspielmöglichkeiten ist Neues hinzugekommen: u. a. verschiedene Zufallsmodi und temporäres Abspielen nur, solange man eine Taste drückt.
MP3-Soundmodul für das Abspielen von 10 MP3-Soundfiles bzw. von Playlisten von einer microSD-Karte

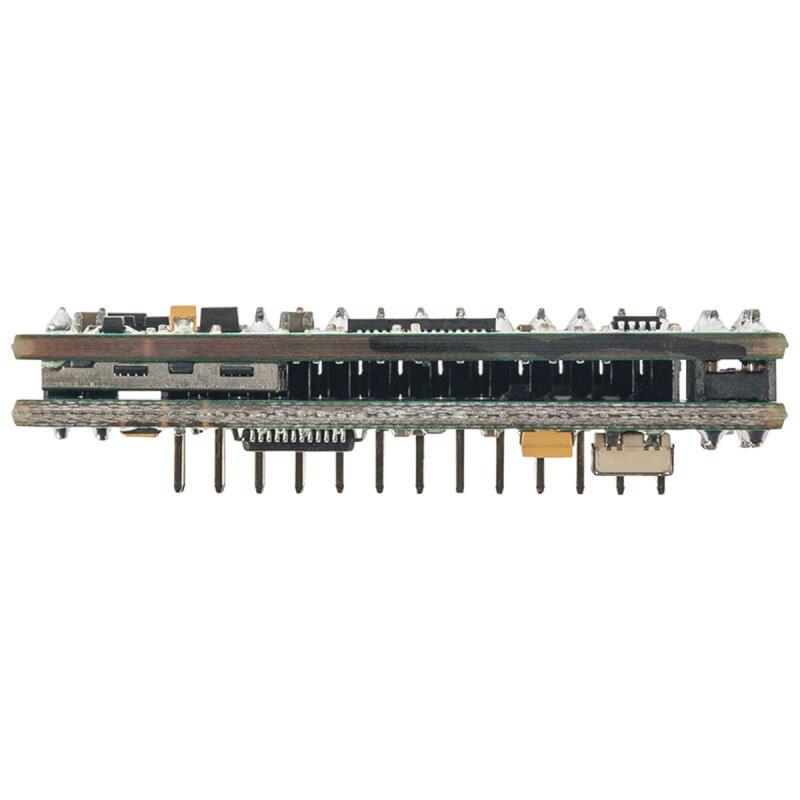

Sehr schlankes Design, nur 23 mm Breite, für einfachen Einbau in eigene Geräte
Abspielen beliebig langer Files möglich – nur durch die Speicherkarte limitiert
Einfacher File-Abruf durch einfache, gegen Masse schaltende Tastereingänge, auch durch Transistoren, MOSFETS, Optokoppler oder Mikrocontroller ansteuerbar
Integrierter Mono-Leistungsverstärker: 0,5 W an 8 Ω
Stereo-Signalausgang, wahlweise mit Cinch-Buchsenplatine belegbar
Sehr einfache Soundfile-Zuordnung für den Titelabruf
Abspielen kompletter Playlisten möglich, bis zu 10 Playlisten mit jeweils bis zu 255 Soundfiles
Wiederholfunktion, Endlosschleife, Sprungfunktion, Anhalten, mehrere Funktionen kombinierbar
Autoplay-Funktion – spielt eine definierte Playliste ab, sobald der Player eingeschaltet wird
Zufallswiedergabe oder Wiedergabe der Reihe nach Lautstärkeeinstellung über Tasten und per Trimmpoti
Verschiedene Ruhe- und Bereitschaftsmodi nach Abspielen von Files NF-Verstärker deaktivierbar
Verschiedene Abspielmodi
Mehrfarbige LED-Funktionsanzeige
Neue Features im Vergleich zum MSM2:
Vereinfachte Ansteuerung zur problemlosen Anbindung an eigene Schaltungen Verbesserte Speicherkartenunterstützung und ein Cinch-Anschlussmodul machen den Einsatz einfacher
Eine neue Softwarebibliothek mit verbessertem Funktionsumfang
Neue Tastenmodi
Eine Onboard-Klickunterdrückung für den NF-Ausgang.
Technische Daten
Ausgangsimpedanz 8 Ohm
Bezeichnung MSM4
Max. Leerlaufstrom 2,5 mA
Max. Stromaufnahme 500 mA
Umgebungstemperatur -10 bis +55 °C
Versorgungsspannung 4,5 - 5,5 V DC
Breite 46,5 mm
Höhe 23 mm
Tiefe 12 mm
Gewicht 11 g
