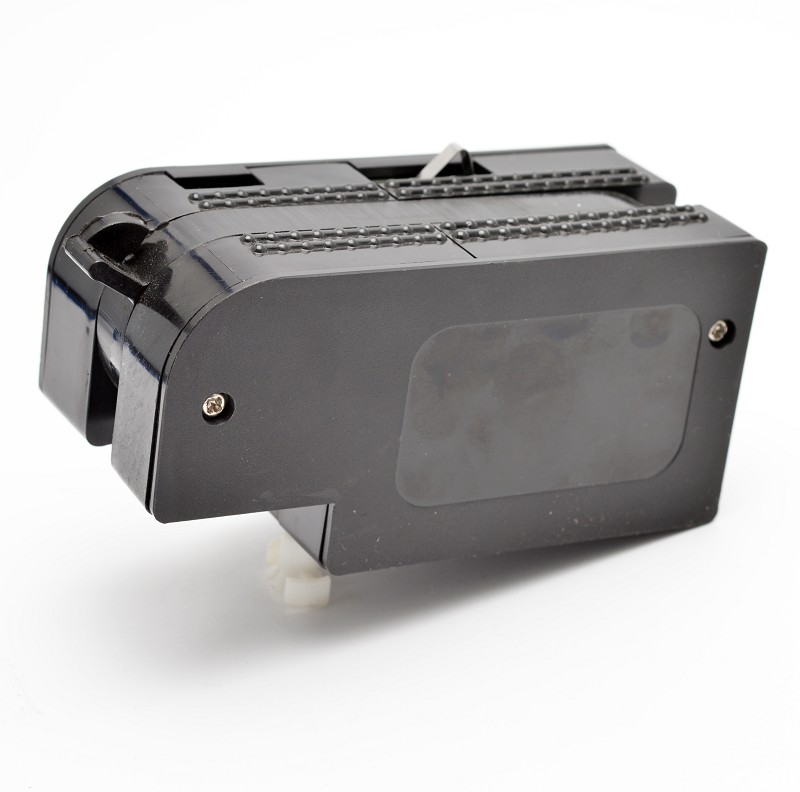

Produkt Ausgabemotor X2 Standard

Produktausgabe Motor für Warenausgabeautomaten. Paßt für den Warenschacht 9930500714

Funktionsweise:
1 On Self Hold
Wird der Pin 6 für mindestens 0.5 Sekunden auf GND gelegt startet der Motor und das Produkt wird ausgegeben.
Am Ende des Vorgangs positioniert sich der X2 automatisch in die Ausgangstellung und ist für einen neuen Verkaufsvorgang bereit.
2 Direkte Steuerung (high side switch)
Wird +12V auf den Pin 1 gelegt startet der Verkaufsvorgang.
Verkaufsvorgang kann kann durch senden des Signals gestoppt werden.
Wenn der Transportriemen den "sop" Schalter passiert, funktioniert dieser als Positionssender und schließt PIN 4 kurz.
Pullupwiderstand wird für den reibungslosen Ablauf empfohlen.
3 Direkte Steuerung (Low side switch)
Wird der PIN 6 auf GND gelegt startet der Motor und das Produkt wird ausgegeben.
Verkaufsvorgang kann kann durch senden des Signals gestoppt werden.
Wenn der Transportriemen den "sop" Schalter passiert, funktioniert dieser als Positionssender und schließt PIN 4 kurz.
Pullupwiderstand wird für den reibungslosen Ablauf empfohlen.
Am Ende des verkaufsvorganges läuft der X2 automatisch in die Ausgangsposition und ist für den nächsten Verkaufsvorgang bereit

Anwendungen:
Verkaufsautomaten, Wechselautomaten, etc.
Technische Daten:
Dispensing speed (Standard mod.) 3.5 Sekunden
Betriebsspannung 12 Vdc +/- 10%
Gewicht (Standard mod.) 254 g

Anwendungsbedingungen:
Nicht direktem Sonnenlicht aussetzen
Mindesttemperatur 0° C
Maximaltemperatur 50°C
Relative Luftfeuchtigkeit 50% and 90%
Abmessungen: B 54,5 mm x H 60 mm x T 147,3 mm
Gewicht: 254g
