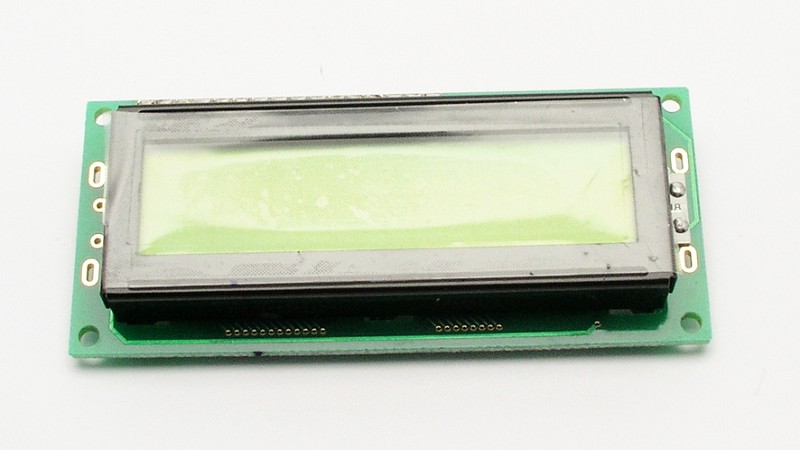

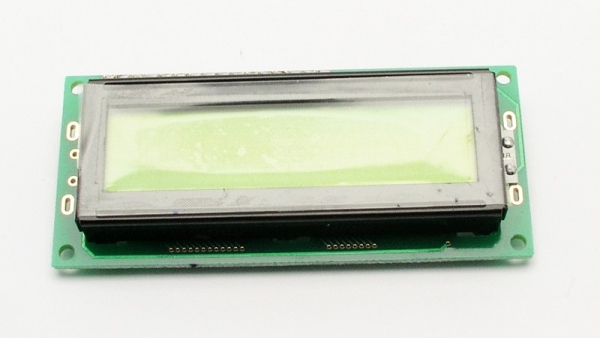

Anzeige für Geldwechselautomat

mit zweizeiliger Anzeige.

Für folgende Modelle
Change Euro Easy
Dual Change Baujahr vor 2009

Technische Daten:
Abmessungen:
Platine: 80x36 mm
Display 65x16 mm

Pin-out Assignments
Pin No Symbol Beschreibung
1 V SS Ground terminal of module
2 V DD Supply terminal of module
3 V O Power supply for Liquid Crystal Drive
4 RS Register Select: RS = 0 .... Instruction Register RS = 1 .... Data Register
5 R/W Read/Write: High = Read Low = Write
6 E Enable
7 to 14 D0 to D7 Bi-directional Data Bus. Data Transfer is performed once, thru D0 to D7, in the case of interface data length is 8-bits.
15 (BL -) N/A
16 (BL +) N/A
