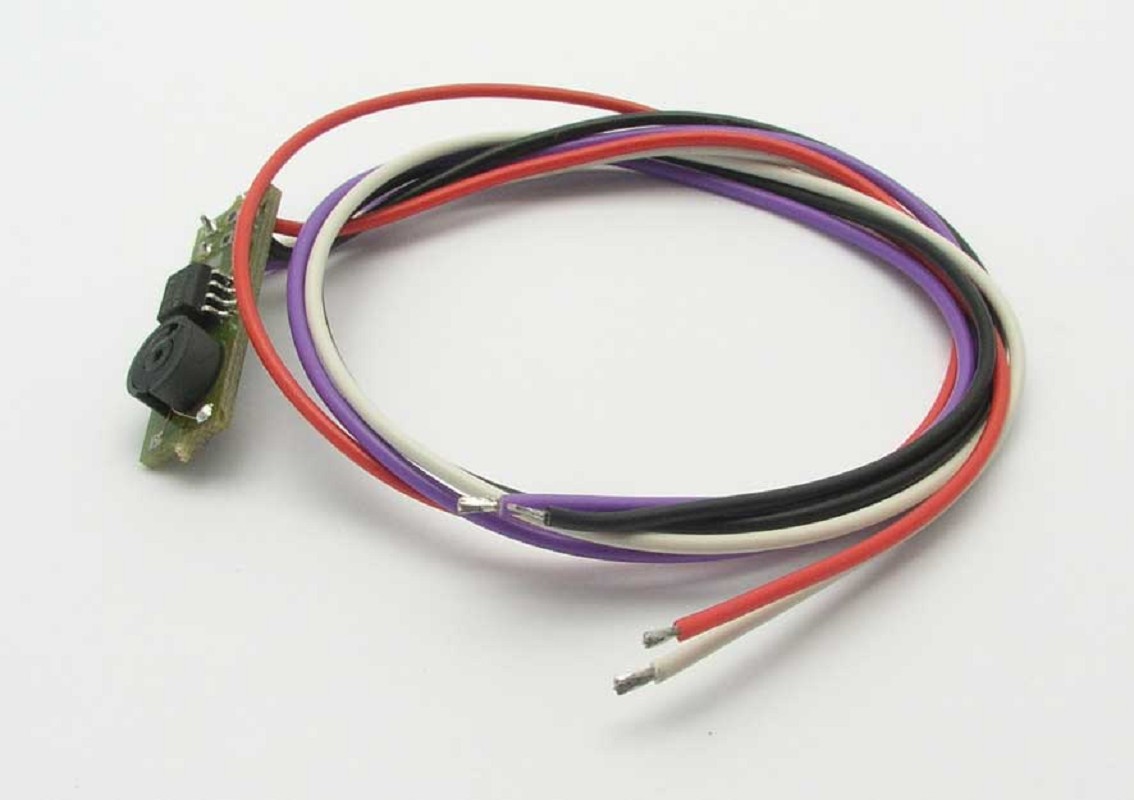

Wake up Sensor
Dieser Wake up Sensor reagiert auf metallische Gegenstände wie Münzen oder Wertmarken.
Sie können damit elektronische Münzprüfer bei batteriebteriebenen Geräten aktivieren um Strom zu sparen.
Die Batterie oder der Akku wird dadurch geschont.
Funktion des Wake up Sensors:
Die auf der Sensorplatine vorhandene Spule reagiert auf metallische Gegenstände (Münzen) und schaltet den Ausgang des Optokopplers frei.
Im Standby Betrieb nimmt dieser Sensor bei 12 Volt Versorgungsspannung nur ca. 600µA auf, nähert sich ein metallischer Gegenstand der Sensorspule wird der Ausgang (Optokoppler) geschalten.
Dieser Ausgang wird dann verwendet um einen externen elektronischen Schalter für die Aktivierung der Spannungsversorgung des Münzprüfers zu schalten.
Montage:
Kleben Sie die Platine mit dem Spezialkleber Loctite 5145 Templex so nahe wie möglich an den Münzeinwurf.
Technische Daten:
Spannungsbereich 5-30Volt DC
Max. Distanz zur Spule 3,5 mm
Technische Daten:
Maße: L 24 mm x B 9 mm x H 6 mm
Gewicht ca. 0,006 kg
Technische Spezifikationen hier klicken
Schalt und Anschlußplan
