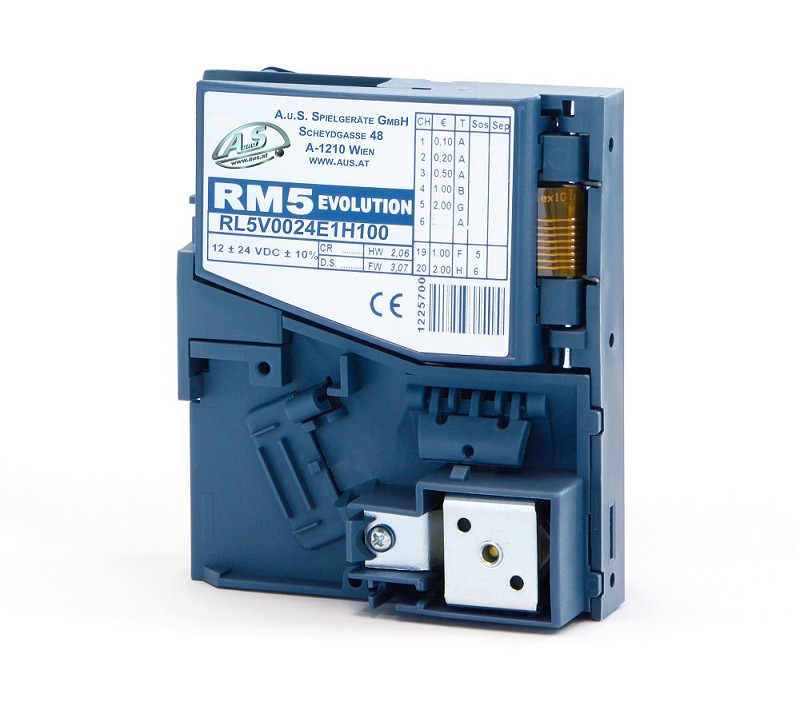

RM5V00 elektronischer Münzprüfer
Projektiert, um die vielfältigen Anforderungen der verschiedensten Branchen zu erfüllen, im besonderen: Verkaufsautomaten, Spielautomaten, Casinogeräte, Autowaschanlagen und Tankstellen, Spielplätze, SB-Waschsalons, Parkplätze, Turnhallen und Selbstbedienungen im Allgemeinen. Seine Elektronik der neuesten Generation verbindet eine außerordentliche Sortierfähigkeit, die auf 3 Paaren von induktiven Sensoren und 3 Paaren von optischen Sensoren beruht, mit einer weiten Programmierungsvielfalt. Über das System Cloning können die Konfigurationsparameter von einem Muster-Münzmechanismus auf einen anderen übertragen werden.
Allgemeine Merkmale
3 Paar induktive Sensoren, über die 6 verschiedene, das Material und das Gewicht der Münze betreffende Parameter verarbeitet werden.
3 Paar optische Sensoren für die Erkennung des Münzdurchmessers.
Mechanische Fadentricksicherungs-Vorrichtung.
Elektronische Fadentricksicherungs-Vorrichtung.
Elektronische Schutzvorrichtung gegen Eindringlinge .
Klinge für Fadenschnitt.
Automatisches Kompensierungssystem der Sensoren für Temperatur-, Spannungs- und Lichtveränderungen.
Integriertes auslesbares elektronisches Zählwerk.
Schnittstellen
Serielle Schnittstelle für die Kommunikation mit externen Systemen (portables Programmiergerät, PC) für die Eichung, Abnahme und das Updating der Wertetabellen und der Betriebsparameter.
VERSIONEN
Weitere Modelle finden Sie in der Modellübersicht.
INSTALLATION
Adapter, verschiedene Frontplatten und Schnittstellen erlauben es dem RM5 in die verschiedensten Geräten einzubauen.
Konfigurationen
00 Paralleler Prüfer 01 Paralleler Prüfer mit Trennvorrichtung
E0 Prüfer Modalität Spanien
AT Prüfer Modalität Spanien mit zeitlich unterschiedlichen Impulsen
B0 Binärer Prüfer
BC Binärer Prüfer spezial 0M Prüfer mit Mehrfachimpulsen
10 Zählwerk mit 2 Preisen
14 Zählwerk mit 1 Preis mit internem Zeit-Reset
FD Zählwerk für Wasserausgaben
20 Zählwerk mit Kreditimpulsausgabe
21 Zählwerk mit Kreditimpulsausgabe und Trennsteuerung
30 progressiver Timer
3R progressiver Timer mit zeitlich gesteuerter Kreditausgabe auf Anfrage
3C progressiver Timer mit Zählerausgang
40 Zählwerk mit Kreditimpulsen auf Anfrage
60 Zählwerk mit zeitlich gesteuerter Kreditausgabe auf Anfrage
70 Einheitspreis-Zählwerk für Mehrfachverkauf
Details zu den Versionen finden Sie in der Modellübersicht oder im Handbuch Handbuch
Optionen
Frontplatten:
F3 (60x180 mm)
F6 (60x152 mm)
Münzsammeltrichter unterschiedlicher Höhe: 9,16, 25 mm (Abb. 3).
Adapter von 3½" auf 5" Münzprüfer Art.Nr.9930500028
Eine breite Palette von Münzsortierer und Passstücken.
Standardkabel (Art.Nr. 99305500273 40cm) für den Anschluss des Münzprüfers an die Host-Maschine.
Verfügbar in den Längen 15 - 20 - 40 - 60 - 80 - 100 - 150- 250 cm.
Art.Nr.9930500486: Kabel für den seriellen Anschluss eines RM5 an einen PC.
Art.Nr.9930500592 SERIELLE USB: Kabel für die Konversion einer seriellen USB Verbindung.
Ausgänge
Kreditanzeigen: Parallel, binär, mit Impulsen. Münzsortiersteuerung: bis zu 5 Sortierwege mit Sicherung gegen mit Sicherung gegen Kurzschluss und Überlasten. optional auch mit CC-talk Protokoll Art.nr.99300511
Programmierung:
Selfprogramm Funktion zur Programmierung von Münzen und Wertmarken, direkt am Münzprüfer mittels DIP-switch.
Serielle Schnittstelle erlaubt die Kommunikation (Handhold, PC) mit externen Geräten um den RM5 zu testen, programmieren, Münzparameter und Firmware zu erneuern.
Sicherheit:
Mechanisches "Antifishing System" sowie optische Sensoren verhindern Manipulation und Rückziehen der Münzen. Alle optischen Sensoren haben eine automatische Fremdlicht Kompensation.
Hinweis:
Bei Ansteuerung von Spulen müssen die Ausgänge des RM5 mit einer Freilaufdiode gegen Induktionsspitzen geschützt werden.
Frontplatte bitte extra bestellen !
Technische Daten:
Stromversorgung 12 ÷ 24 Vdc ±10%
Leistungsaufnahme: Ruhebetrieb 35 mA Bei Prüfung der Münze 50 mA Bei Münzannahme (ca 300 msec) 340 mA
Betriebstemperatur 0 - 55°C
Abmessungen:
Standard 3 ½:
Höhe 102 mm
Tiefe 89 mm
Breite 45.4 mm
Münzannahme Durchmesser von 16 bis 31.5 mm Dicke bis zu 3.3 mm
weitere technische Informationen und Daten finden Sie im Handbuch
